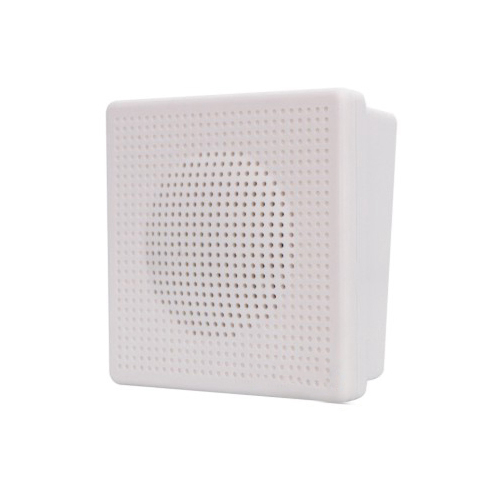

语音提醒器YX-04是悦欣电子推出的一款语音提醒产品。拥有4段一对一语音播报
，语音可由用户自由更换
，或厂家在线免费批改
，高质量喇叭可实高品质的语音播放；多年产品研发出产销售经验
，产品机能不变靠得住
，价值高
，可沉复使用
，使用方便等特点。

产品参数：
供电电压：DC12V~24V
大电流：1500mA
工作温度：-20℃~70℃
输出功率：5W8O
文件体式：mp3(44100khz,192kbs以下)
wav(44100khz以下)

提醒器尺寸

三、装置接线注明

VCC：接直流电源正极（低9V
，高24V）
GND：电源的负极及触发公共端
P01：触发第1段声音(或上一曲/音量+ ①)
P02：触发第二段声音(或下一曲/音量+ ①)
P03：触发第三段声音(或暂停/播放 ①)
P04：触发第四段声音(或终场 ①)
把稳:产品为低电平触发
，如给P01一个低电平信号即可触发第1段声音；蛲ü亓肯谓拥讲反シ⒐捕薌ND。
注①   ：该职能只在尺度MP3模式下有效。

1、按键及开关量节造：

语音提醒器开关量节造

2、通电响

语音提醒器通电响

3、PLC或开关信号节造

PLC节造语音提醒器

电源使用忠告！
电源请使用直流9V到24V（大于1.5A电流）
，严格按正负极接线
，请勿接反
，接线部份请勿接触导电液体。切勿使用高于24V电压或互换电
，若是使用电压不当
，则可能造成产品销毁或火警等某人身中伤的危险。

四、更换声音
1、筹备主机一台
，MicroUSB线一根（安卓手机常用线）
2、设备断电
，用筹备好的USB线衔接到电脑
，正确衔接时推算机遇显示“可移动磁盘”
，双击打开可移动磁盘
，磁盘内的文件即为设备语音文件。

3、删除磁盘内MP3或WAV体式文件
，把筹备好的新文件复造到磁盘内即可实现更换声音。
4、声音排序
，本产品以文件烤入的功夫排序
，如先复造的第1文件对应的是P01口。

（PC端图片）

提醒器更换语音


五、播放模式设置
通过设备内的read.cfg文件来读取按键的配置。
1、先查看设备可移动磁盘内是否含有read.cfg文件（或.cfg后缀文件）。若是有
，直接用记事本打开文件批改文件内容即可。
2、若是没有文件
，单击鼠标右键新建“文本文档”         双击鼠标左键“文本文档”输入你要节造模式的数字
，保留为：read.cfg
，保留即可。
3、内容常用对应职能如下图：

数值  对应的按键状态
0  一对一触发播放[可打断]
1  按键抬起终场播放
2  一对一触发播放[不成打断]
3  尺度MP3职能
4  指定文件夹文件名播放
5  按下播放一段/抬起再播放一段

4、对应职能注明：
⑴、一对一触发：按一下播放
，再按下沉新起头播放。
⑵、按键抬起终场：按键按住时
，语音循环播放当前段
，按键放松后语音终场。
⑶、一对一触发：按一下播放
，播放过程中再按下无效
，需期待当前播放实现。
⑷、尺度Mp3职能：P01/P02为高低曲职能
，P03/P04为播放/终场职能。
⑸、指定文件夹播放：P01对应01文件夹001开头语音文件
，以些类推。
⑹、按下和抬起各播放一段：按键按下时
，P01播放01文件夹下的001文件
，按键抬起时播放02文件夹里的001文件
，以此类推。
