本页内容重要论述了串口语音芯片厂家悦欣电子出产的YX6100-16S的一些根基使用步骤，若是必要基于51内核单片机或者安卓开发系统，节造播放，C语音法式，道理图，道理图库，PCB库的能够联系AG真人国际在耳目员
。

1.0、YX6100-16S串口语音芯片简介

       YX6100-16S集成了MP3、WMV的硬解1码
。支持FAT16、FAT32文件系统
。直接播放SPI-FLASH卡内部歌曲，不变靠得住是此款产品的特点，芯片体积幼，声音还原清澈，节造方式单一，是宽大电子工程师急剧上手调试语音法式的，优先选择
。

1.1、YX6100-16S语音芯片职能

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48；

2、支持播放WAV /MP3体式文件；

3、24位DAC输出，动态领域支持90dB，信噪比支持85dB；

4、齐全支持FAT16、FAT32文件系统，支持32G的TF/SD卡，32G、U盘、或128M Bit SPI-FLASH芯片
。

5、支持单片机异步串口UART节造：暂停播放、高低曲、音量加减、循环播放、 音量设置等；

6、支持15段自选内容组合播放；

7、支持指定文件夹文件名播放，同时支持查问当前播放歌曲序号名，多文件夹之间插播；

8、通过安卓手机数据线衔接电脑，能够显示盘符类似U盘拷贝方式，拷贝音乐文件；

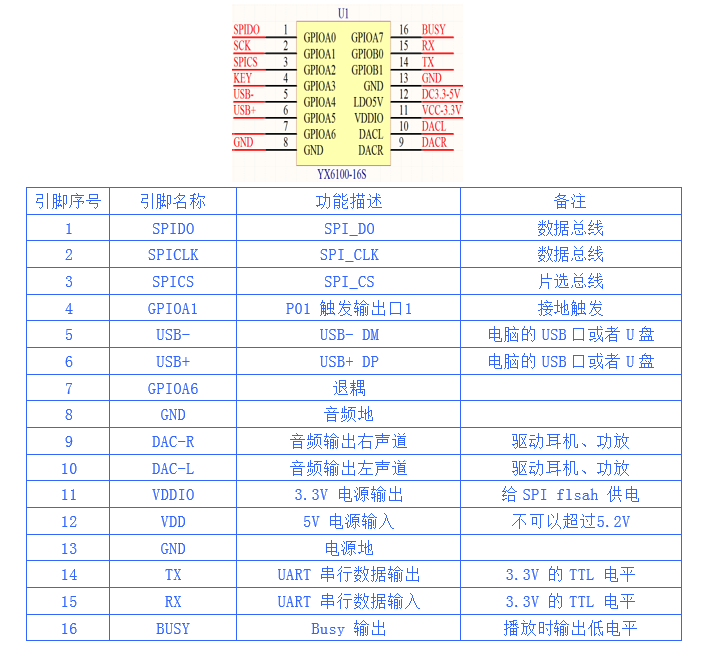

1.2、YX6100-16S语音芯片引脚界说

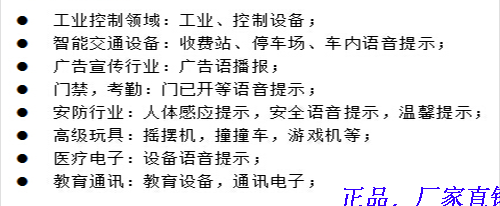

1.3、YX6100-16S语音芯片利用场所

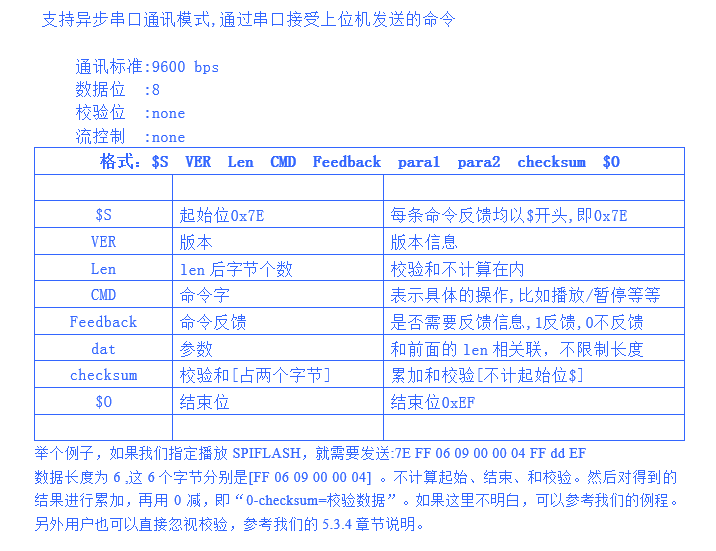

1.4、YX6100-16S语音芯片串口通讯和谈

AG真人国际通讯分为以下两大块

1、节造指令、这里是节造芯片若何工作
。

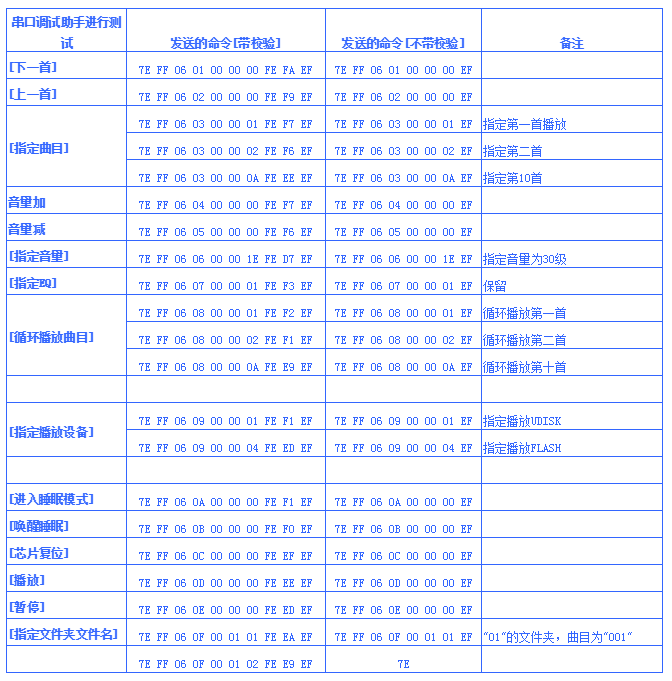

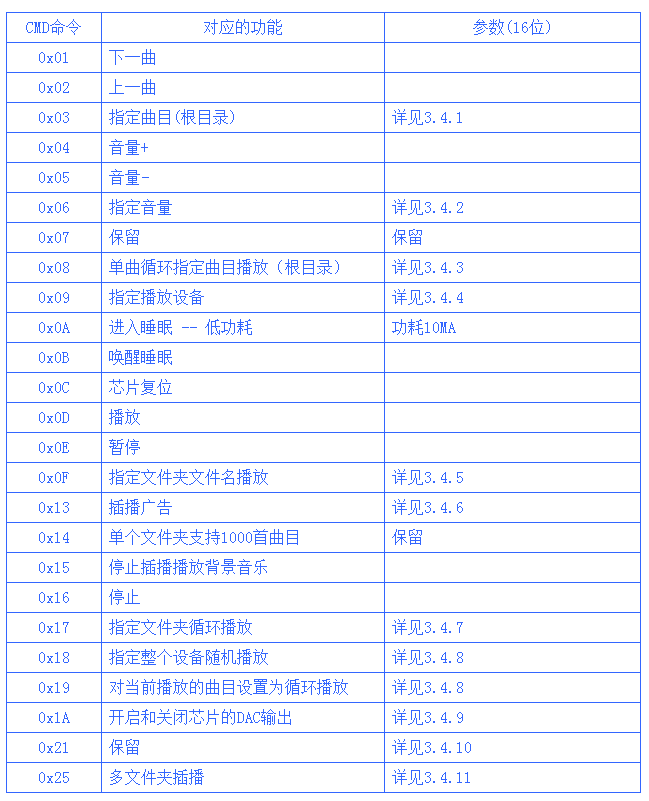

YX6100-16S语音芯片节造指令集

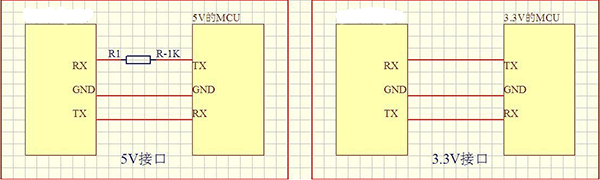

YX6100-16S语音芯片单片机衔接参考图

1、芯片的串口为3.3V的TTL电平，所以默认的接口的电平为3.3V
。

2、若是系统是5V
。那么建议在串口的对接接口串联一个1K的电阻
。这样足以满足通常的要求
。

3、芯片在5V和3.3V的系统中均正常的测试过，所有正常
。均选取的是直连的方式，并没有串1K的电阻，通常的芯片都是可能兼容3.3V和5V的电平
。但是用户在现实的产品开发过程中，肯定要严格的测试，注意电平的转换
。强烈建议用户单片机5V的情况下，TX和RX都能各串1个1.5K左右的电阻
。

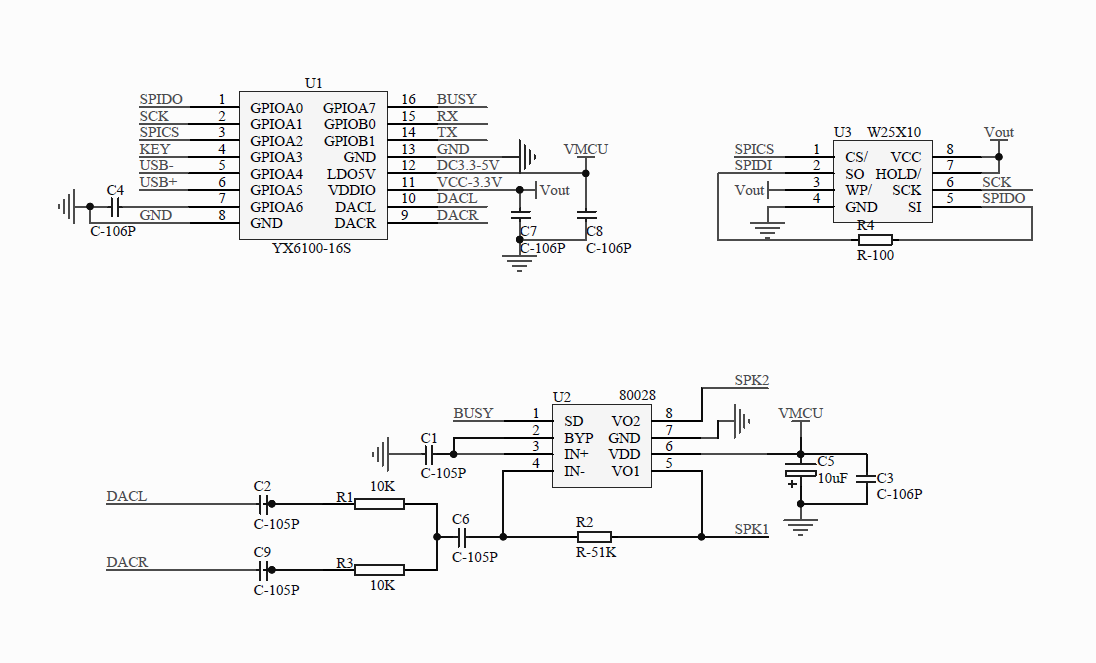

YX6100-16S语音芯片3W功放道理图

芯片链接：https://item.taobao.com/item.htm?id=524768744886

喇叭链接：https://item.taobao.com/item.htm?id=605213953390

功放链接：https://item.taobao.com/item.htm?id=39433265990

闪存链接：https://item.taobao.com/item.htm?id=14538154240

？榱唇樱篽ttps://item.taobao.com/item.htm?id=526251210042

有关资料：YX6100-16S语音芯片中文资料下载>>>
