25W双声路20路光耦隔告白法离语音功放板

1、概况

1.1、简介

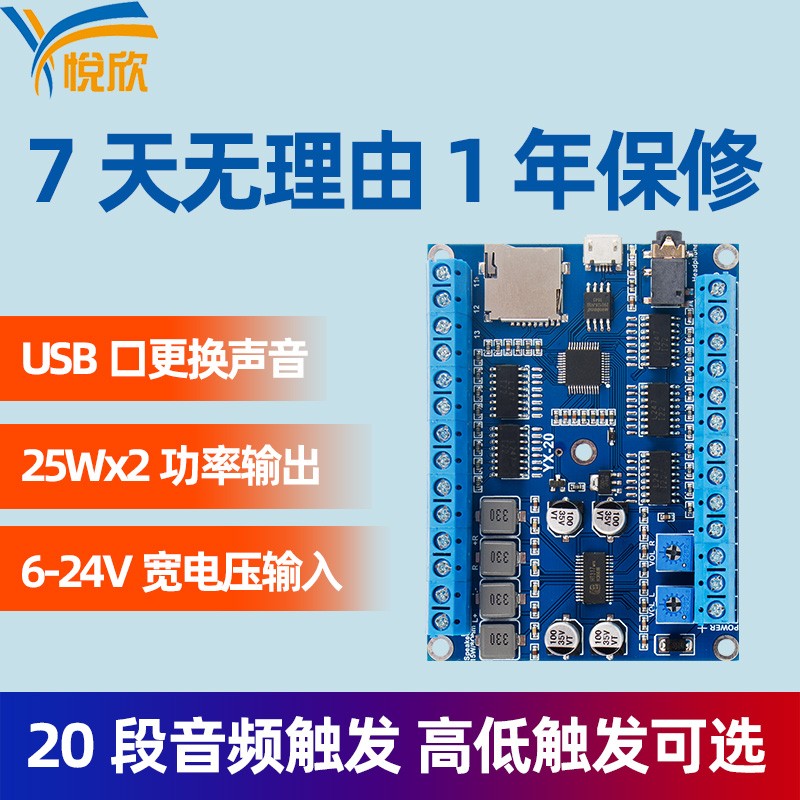

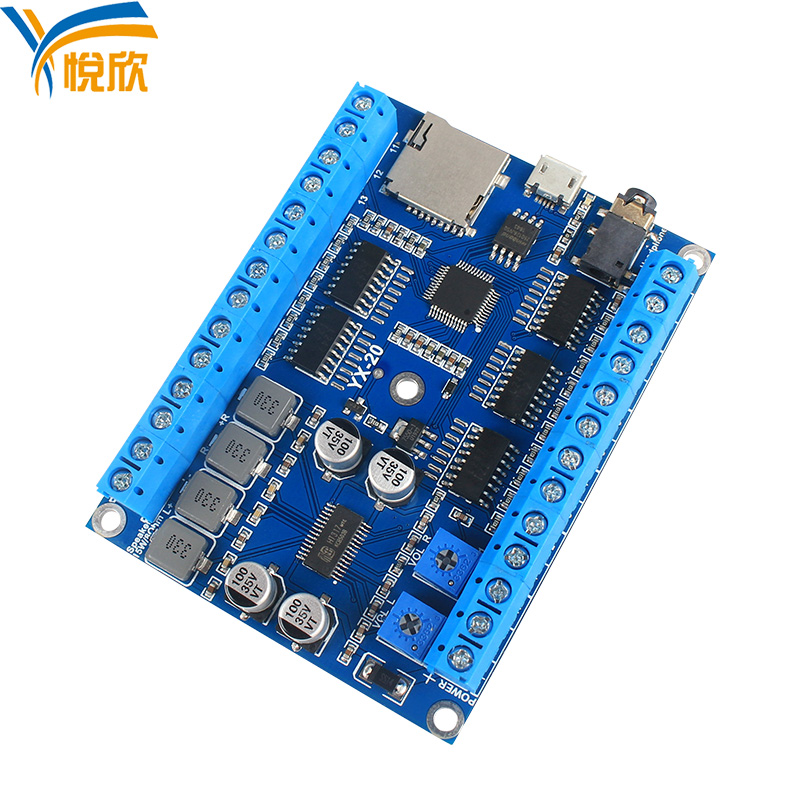

YX-20是昭通悦欣电子科技有限公司开发的一款高品质MP3音响板。

板载2×25瓦D类功放
，可直接驱动2组10~25W扬声器。

它能够节造20个独立的按键
，进杏装一对一”的输入节造。

20路节造端均选取光耦隔告白法离
，提高(告白法)产品不变性。

拥有壮大的音频输出
，工业级设计
，抗滋扰能力强。

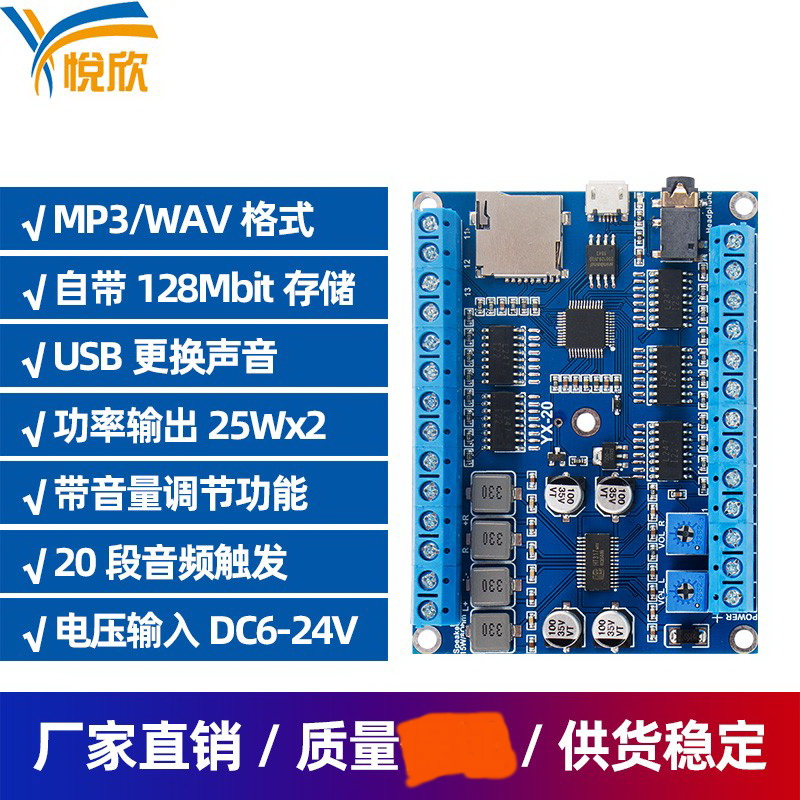

1.2、特点

1)。内置一个高品质的24位音频解码器与立体声音频输出。

2)。支持播放MP3和WAV体式的音频文件。

3)。板载一个高品质2×25瓦D类放大器
，可直接衔接两个8欧10-25W扬声器
，用于左声路和右声路输出。

4)。使用板载闪存芯片或TF卡作为声音的文件存储设备。

5)。板载闪存容量为128M bit
，支持大32GB的TF卡扩大。

6)。支持按键节造模式、在按键节造模式中

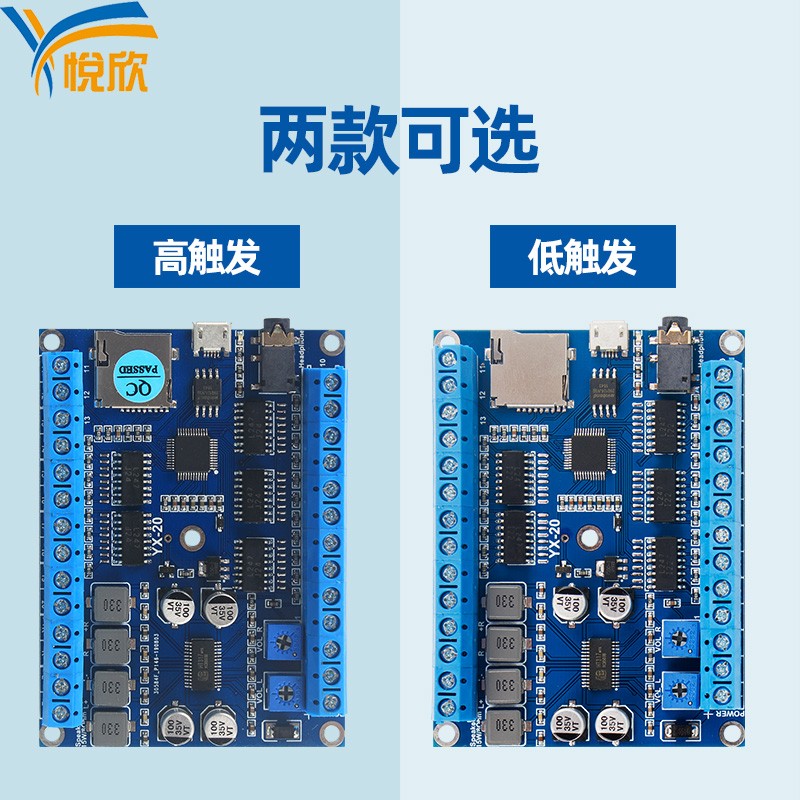

，"一对一"有关音频文件的播放由负脉冲触发(通例)
，也有正脉冲触发款。

7)。在按键节造模式中
，通过配置文件提供四种可选择的触发模式。

8)。支持音频输出到表部放大器通过音频插孔。

9)。每个声路单独的音量节造（仅合用于板载放大器）。

10)。电源输入直流领域宽（DC6V-24V）。

11)。工业级设计
，光耦隔告白法离输入
，抗滋扰能力强。

12)。PCB尺寸:80mm x 60mm x 15mm。

1.3、电气参数

工作电压：DC6V-24V

额定输出：25W×2（DC24V RL=8?D=1%）

闪存大。16MB

音频体式：MP3 / WAV

噪声电压：≤50mV

频率响应：200Hz-18kHz

信噪比：≥90dB

2、线路衔接

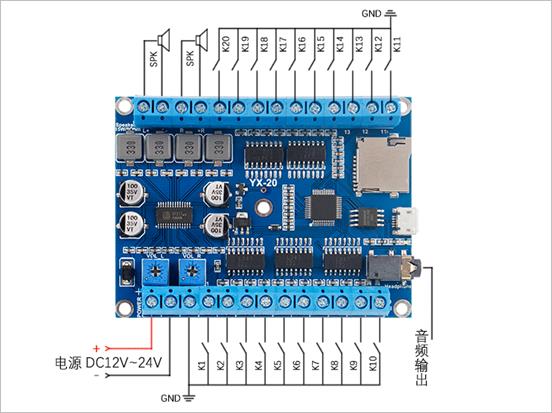

K1至K20暗示正常打开（N.O.）的手动按钮。请参考下面衔接示例(负脉冲触发款)。

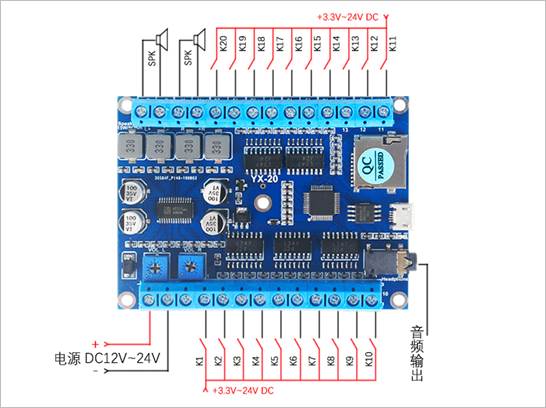

K1至K20暗示正常打开（N.O.）的手动按钮。请参考下面衔接示例(正脉冲触发款)。

注解:

?低触发的20个输入端子可衔接"GND"端口或电源负极触发。

?高触发的20个输入端子可衔接电源正极或表部+3.3V~24V电压触发。

?当板载音频插孔衔接到表部放大器/有源扬声器时
，板载放大器会自动断开与扬声器的衔接

3.操作指南

3.1 设置工作模式

在按键节造模式中
，有5种触发模式可供用户凭据现实必要选择。这四个中的任何一个能够通过名为"read.cfg"的配置文件设置/获取触发模式
，该文件初来自文本文件“.txt”。用户只需在新建的文本文件中填写与触发模式对应的数字/参数。保留并沉定名为"read.cfg"
，而后将其与TF卡或板载闪存驱动器的根目录中的音频文件放在一路。

有关数字和有关的触发模式
，请参阅下面的工作表。

3.2 触发模式的具体注明

l  脉冲可打断：在此模式下
，单个脉冲将起头播放。按下用于激活的一样按钮能够中断播放。播放中断后
，会立即自动沉启音频文件。也能够通过按任何其他3个按钮来中断回放。播放中断后
，将自动启动与按下的按钮有关的声音。

l  电平维持循环播放：在此模式下
，必须将脉冲维持/维持到声音？榇シ⑵髂芰κ迪忠羝滴募。音频文件仅在播放期间维持/维持按钮或脉冲时播放。一旦按下按钮或脉冲信号
，将终场/取缔播放。一旦按钮维持按住
，当音频文件的播放实现时
，它将起头沉复播放（循环播放）。

l  脉冲不成打断：在此模式下
，单个脉冲将起头播放。按下一样按钮或其他按钮无法中断播放。触发音频文件后
，播放期间将无法中断/取缔音频文件。播放仅在音频文件齐全播放时实现。

l  尺度MP3模式/全数循环：在这种模式下
，只有K1和K4之间的按钮是有效的。这4个按钮将别离作为"上一曲"、"下一曲"、"播放/暂停"和"终场"。在这种情况下
，不限度音频文件的存放数量。全数循环：这种模式下
，在产品通电前按下K1按钮
，产品通电后它能够循环播放存储设备中的有音频文件
，无必要人为触发。

l  随机播放指定文件夹内曲目：在这种模式下
，设备内必要成立相应文件夹
，如K1对应“01”文件夹下的随机一曲
，K2对应“02”文件夹下的随机一曲
，K10对应“10”文件夹下的随机一曲等。该模式下支持20个文件夹
，文件夹内支持255个文件。文件系统成立参考“4.3”节。

例如
，若是需设置电平维持循环播放的触发模式
，

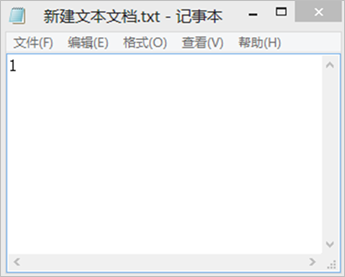

1）。首先在推算机上成立一个新的文本件
，只需输入数字"1"如下
，并保留该文件。

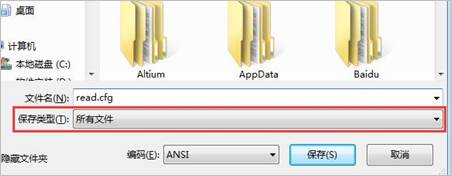

2）。 选择文件另存为-文件名输入 “read.cfg”。 请把稳
，保留类型必要选择“有文件”。不然文件无法使用。 请参阅下图。

把稳:出厂默认触发模式是"脉冲可中断"
，因而即便设备内没有配置文件也是可行的。

4、音频文件加载

4.1、功放板与PC衔接

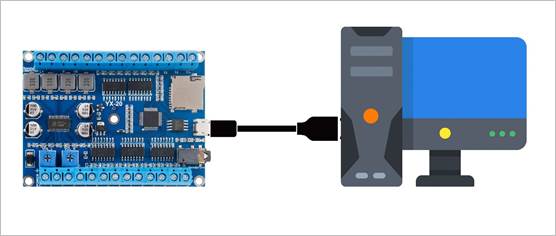

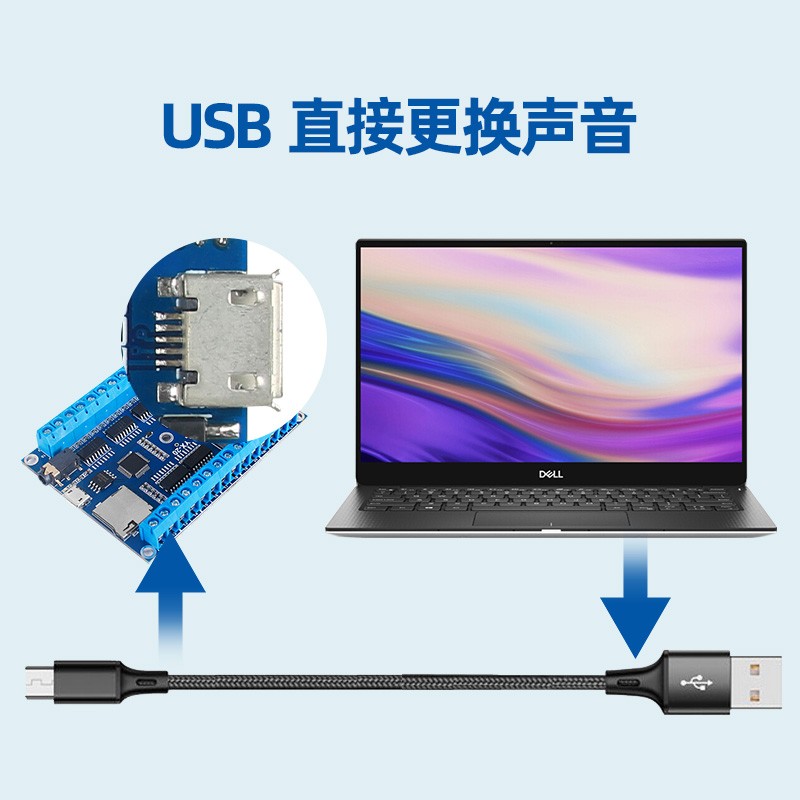

见下图。设备上有一个微型USB插座
，用户能够通过安卓Android手机的USB线将其衔接到推算机
，以加载音频文件和配置文件。若是设备上插有TF卡
，则会检测TF卡并将其显示在作为USB闪存盘的PC上。若是没有TF卡
，则会检测到内置闪存并将其显示在作为USB闪存驱动器的PC上。

4.2、“一对一”文件加载步骤（根目录）

这20个声音文件必要直接存储在在使用的板载闪存或TF卡的根目录中。"根目录"中不能有其他文件夹。声音文件的分列由物理索引序列治理；痪浠八
，将先存入存储设备的文件将与输入"k1"有关联。要加载到存储设备中的后一个文件将与输入"K20"有关联。为了保告白法证正确的"一对一"的挨次
，请参考以下步骤。

1)。成立一个新的文件夹在推算机上
，并把20个声音文件在这个新的文件夹。

2)。从001沉定名音频文件。MP3/WAV到"020.MP3/WAV"
，并确保它们的排名从"001.MP3/WAV"到"020.MP3/WAV"挨次。

3)。在电脑上通过USB线衔接功入板或插入TF卡驱动器（确保它是空的）。

4)。将板载Flash存储器或TF卡体式化为"FAT32"。

5)。选择文件夹中的有声音文件。

6)。右键点击第1个文件（001.MP3/WAV）并选择"发送到可移动磁盘"。

7)。这将以正确的挨次将20个声音文件发送到SD卡或USB闪存驱动器。

8)。文件传输实现后
，将配置文件与声音一路放入SD卡或USB闪存驱动器中。

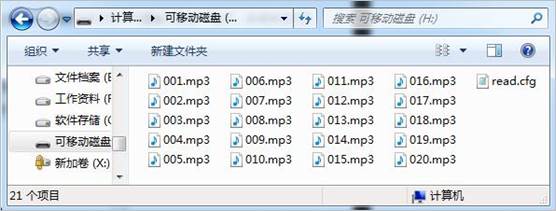

文件如下：

9)。安全地从推算机上拔出USB线或TF卡
，并将TF卡插入功放板。

10)。将电源利用于音效板
，并按下20个按钮中的肆意一个以播放相应的声音。

11)。例如
，按下"K1"按钮
，它将播放声音文件"001.M P3/WAV"并终场；按下"k7"按钮
，就会播放声音文件"007.MP3/WAV"和终场等。

4.3、随机播放指定文件夹内曲目-文件夹系统成立

为了满足分歧的必要
，我们增长了'一对一'的文件夹随机播放节造
，除了传统的'一对一'触发的声音文件。'一对一'的文件夹随机播放是关联文件夹中的声音文件；痪浠八
，20个输入触发器中的每一个都能够以随机播放相应文件夹中的多个声音文件。传统的"一对一"触发模式是20个触发中的每一个只能触发一个相应的声音文件。这两种触发节造方式不能同时存在。所以目录内有文件夹时
，必须放入数据为“4”的配置文件。

1)。在成立文件前
，将蕴含音频文件的存储设备体式化为FAT32。体式化实现后

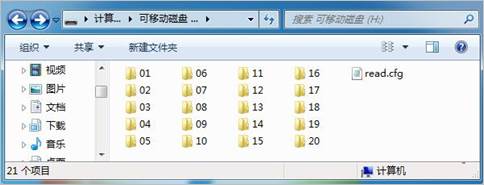

，在根目录下成立20个文件夹
，并从"01"沉定名为"20"。将筹备好的MP3文件与根目录下的文件夹放在一路
，如下所示。

2)。将声音文件放入每个文件夹中。每个文件夹必须蕴含有MP3或WAV音频文件。MP3和WAV不能在每个文件夹中共存。将MP3文件沉定名为"001.mp3/wav"体式
，如下所示。每个文件夹多能够蕴含255个声音文件
，但我们建议每个文件夹中的声音文件不超过100个。

3)。实现上述操作后
，致意全地从推算机中拔出USB闪存设备。打开电源
，而后按下20个按钮中的肆意一个
，就能够在关联的文件夹中随机播放声音。例如
，按下"K7"有关联的按钮。它将随机播放一个"07"文件夹内的声音文件。再次触发
，将随机播放"07"文件夹内的另一个声音文件。其它按键以此类推。

当苦衷项：

1）。若是总共20个音频文件幼于16M字节
，能够直接使用内置闪存。若是它们大于16M字节
，请使用TF卡。同时配置文件也保留在TF卡中。TF卡没有配置时
，将依照板载内存中的配置模式工作。

2）。昭通悦欣电子科技有限公司产品均为工厂流程出库。产品都经过QA测试出货
，用户拿到？橛ο纫勒战酉咄冀雍玫缭醇袄
，用导线或镊子仿照按键节造播放测试
，能正常工作后再做下一步操作
，如换声音、更改模式或装置到设备等。（产品出厂语音内容为报数字或报时音）。

3）。接线时必要把稳电源的正负极性
，喇叭接口能够不分辨正负极。

4）。电源的电流需大于蹬宗2A
，DC12V供电时
，输出功率约2*10W。DC24V供电时
，输出功率约2*25W。

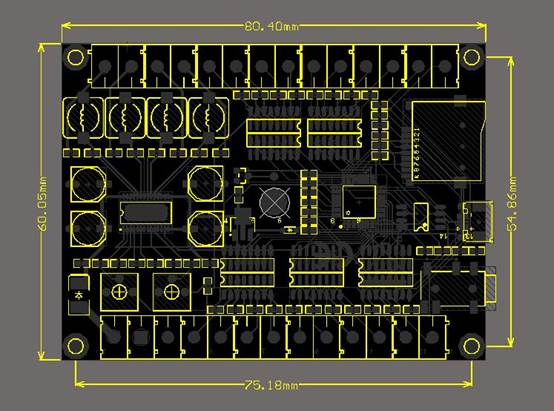

5、产品尺寸信息
